İzolasyonlu Borular Isı Kaybı Şeması

İzole borular için sıcaklık kaybı (W/m) şemaları – 1/2 – 6 inç arası arasında değişmektedir – izolasyon kalınlığı 10-80mm – sıcaklık farkı 20-180 derece.

Aşağıdaki sıcaklık kaybı şemaları 0.036 W/mK ısı iletkenliği ve ortalama 9m/s rüzgar içeren dış mekan şartlarında, fiberglas izolasyonlu metal borulardan oluşan bir sistem için hazırlanmıştır. %10’luk güvenlik katsayısı kullanılmıştır.

• iç mekan – değerler %10 azaltılır.
• amyant izolasyonu – değerler %6 artar.
• rijit hücresel poliüretan – değerler %30 azaltılır.
• Isı kaybı şeması (W/m)

Boru Isı Kaybı – Yalıtım kalınlığı 80 mm

• 1 W/m = 0.305 W/ft
• 1 oC = 1.8 oF

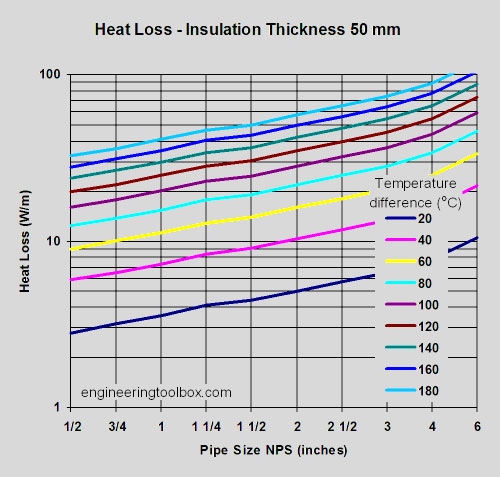

Boru Isı Kaybı – Yalıtım kalınlığı 50 mm

Boru Isı Kaybı – Yalıtım kalınlığı 40 mm

Boru Isı Kaybı – Yalıtım kalınlığı 30 mm

Boru Isı Kaybı – Yalıtım kalınlığı 25 mm

Boru Isı Kaybı – Yalıtım kalınlığı 20 mm

Boru Isı Kaybı – Yalıtım kalınlığı 10 mm
